رادیاتور پره ای مدرن مدل افقی (Radiator) یا همان شوفاژ نوعی مبدل حرارتی می‌باشد که برای گرمایش محیط از ان استفاده می‌کنیم استفاده از این سیستم در این عصر کاربرد های بسیاری در گرمایش داخلی محیط دارد.
انجام گرمایش توسط رادیاتور از طریق لوله های دارای آب گرم صورت می‌گیرد که درون آن لوله ها اب گردش می کند و حرارت و گرما را با جابه جایی خود به محیط منتقل می کند و البته گرمای قابل توجهی به صورت تابش ازسطح پره های رادیاتور به وجود می‌آید.
رادیاتور پره ای مدرن
از رادیاتور پره ای مدرن به جهت گرمایش محیط استفاده می‌شود و معمولا بخاطر نفوذ هوا از سمت پنجره ها و درز های آن و توزیع بهتر حرارت در سراسر محیط، رادیاتور هارا در زیر پنجره نصب میکنند و البته تعداد پره های استفاده شده به مساحت اتاق و اتلافات ان بستگی دارد.
رادیاتور پره ای مدرن جزو پر استفاده ترین تجهیزات گرمایشی در ساختمان ها، مراکز و خانه ها می‌باشد قبل از ان برای گرمایش بیشتر از وسیله اب گرم کن استفاده می‌شد و اولین شخصی که سیستم گرمایش آبگرم مرکزی را ابداع کرد تریوله از کشور سوئد در سال ۱۷۱۶ میلادی بود و در سال ۱۷۷۰ جیمزوات برای اولین بار از رادیاتور های چند تکه که با بخار آب گرم می شد برای گرمایش محیط استفاده کرد.
این سیستم گرمایی بسیار پر کاربرد تکامل جدی تری پیدا نمود تا آن که در سال ۱۸۳۱، پرکنیز سیستم کامل گرمایش با آبگرم را که دارای مخزن انبساط بود را اختراع کرده و به نام خود به ثبت رساند.
کاملترین سیستم گرمایش آبگرم که شباهت زیادی با سیستم های متداول امروزی و درحال حاضر نیز دارد در سال ۱۸۳۳ توسط مهندسی انگلیسی به نام پالکو اختراع گردید پمپ های آبگردان از سال ۱۹۵۰ وارد سیستم های گرمایشی شدند و رویکرد عمومی مردم و جامعه به استفاده از شوفاژ به طور قابل ملاحظه ای افزایش و تغییر یافت.
تقسیم بندی رادیاتور ها به صورت: پره ای، تخت و لوله ای تقسیم می گردد و از لحاظ جنس نیز دارای انواع فولادی، چدنی، آلومینیومی و استیل می باشد در حال حاضر رادیاتور ها تغییرات زیادی در ظاهر پیدا کرده اند و تنوع در انتخاب رادیاتور برای مشتری ها بسیار زیاد و انتخاب سخت شده است.
رادیاتور های چدنی با اشکال کلاسیک و رنگ های متفاوتی در بازار وجود دارد، رادیاتور های فولادی هنوز تغییر خاصی نداشته اند اما در نوع ورق و کیفیت هر روزه پیشرفت بسیار خوبی دارند رادیاتور های آلومینیومی به سبب دو روش تولید دایکست و اکستروژن دارای شکل های مختلف برای هر سلیقه های متفاوت و ارتفاع های مختلف برای همه نوع نیاز ها می باشند.
رادیاتور های قرنیزی که یک نوع ابداع جدید می باشد که نیز چند سالی است بین مردم خواهان ویژه و مهمی پیدا کرده است اما بزرگترین مشکل زمانی رخ می دهد که این سبک از رادیاتور دچار خرابی و مشکل شده باشد و شما را مجبور می کند با هزینه زیادی اقدام به درست کردن انها و یا تعویض آنها بکنید.
البته موضوع مهمی که وجود دارد این است که رادیاتور ها فقط بر اساس شکل ظاهری تقسیم بندی نمی شوند بلکه روش گرمادهی در انواع سطوح آن ها و مدل های ان نیز متفاوت است اساسا رادیاتورها گرمای خود را از طریق تابش و جابجایی به هوای اتاق پس می دهند و معمولا ۱/۳ گرمای خود را از راه تابش و ۲/۳ آن را از طریق جابجایی به هوای اتاق پس می دهند و تامین میکنند.
پس تنها راه حل موثری برای جلوگیری از کسری تابش، تعیین جایگاه مناسبی برای رادیاتورتان است این مکان باید به گونه ای اننتخاب شود که رادیاتور افزون بر گرمایش اتاق، هوایی مطبوع در هر نقطه از اتاق ایجاد بکند چون معمولا سردترین جایگاه در اتاق نزدیک پنجره اتاق است و به علاوه از طریق درزهای آن، هوا به داخل اتاق نفوذ کرده است، جایگاه و اندازه رادیاتورها با توجه به موقعیت پنجره ها تعیین می شود.
از این رو بهترین توزیع دما در اتاق و بهترین جبران برای کسری تابش وقتی اتفاق می افتد که رادیاتور در زیر پنجره ها نصب بشود.
اگر رادیاتور که حدود ۶۰% گرما را به صورت جابجایی جریان پیدا میکند به صورت آزاد جلوی دیوار بیرونی زیر پنجره نصب بشود، نیروی شناوری هوای گرم آن بسیاز بزرگ خواهد شد که امکان نفوذ هوای سرد شده ی روی وجه داخلی پنجره و هوای سرد وارد شده از درزهای پنجره، به درون اتاق را نمی‌دهد و جلوگيری میکند، با این کار جریان هوا در اتاق (گردش هوای اتاق ) برقرار خواهد شد، هرگاه رادیاتور زیر پنجره نصب شود طول آن باید معادل پهنای پنجره ها انتخاب بشود، با این کار جریان عمودی هوا متعادل تر می شود و گرمای تابشی رادیاتور بیشتر خواهد شد.
از طرفی هرچه سطح تابشی رادیاتور افزایش یابد یا بهتر بگوییم سهم گرمای تابشی رادیاتور افزایش یابد تاثیر بیشتری در ایجاد آسایش گرمایی خواهد گذاشت، زیرا گرمایی که از طریق تابش از بدن انسان به بیرون منتقل می شود با افزایش سطح تابش رادیاتور بهتر جبران خواهد شد، برای استفاده از حداکثر توان گرمایی رادیاتور باید آن را نزدیک به دیوار و زیر پنجره نصب کرد.
حداقل فاصله رادیاتور از دیواره های ساختمان از دیوار حداقل ۵۰ میلی متر و از کف اتاق حداقل ۱۰۰ میلی متر باید باشد، در این صورت هیچگونه افت توانی در گرما رسانی پدید نخواهد آمد.

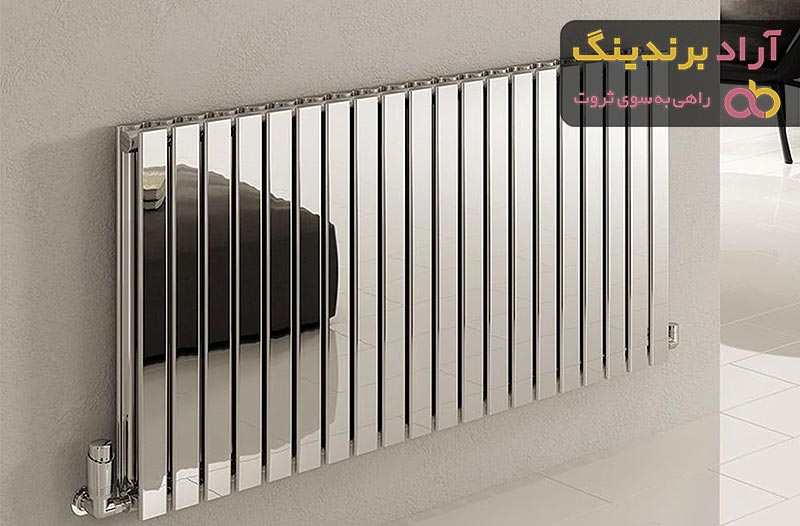

رادیاتور پره ای مدل افقی
رادیاتور های پره ای افقی زمانی اختراع شدند که در جهان بحران انرژی به وجود آمده بود و نسل جدیدی از دستگاه های گرمایشی با ویژگی های صرفه جویی در انرژی مورد نیاز همگان در جهان بود، مشخصات کیفی و فنی بالای این وسیله باعث می شود تا آن ها به عنوان یک سیستم گرمایشی متعادل مورد استفاده قرار گیرند.
طراحی رادیاتور های پره ای مدرن به شکل زیر است: دو ورق استیل با کانال های عمودی، که در حفره آن ماده خنک کننده به آرامی حرکت می کند، در قسمت عقب، پانل دارای دنده های یو شکل است که به کمک آن ها افزایش سطح انتقال گرما ایجاد می شود.
شوفاژهای استیل را می توان به دیوار متصل کرد یا روی زمین نصب کرد، این دستگاه ها چند ویژگی دارند، آن ها به دلیل مقدار کمی خنک کننده موجود در شوفاژ ها، سریع به فرمان های کنترل کننده دما خودکار جواب می دهند، مراقبت از این نوع شوفاژ ها بسیار آسان است؛ شست و شوی این وسیله ها مشکلی به وجود نمیاورد.
علاوه بر این، رادیاتور های پره ای مدرن افقی دارای فشار عملیاتی نسبتا بالایی هستند که مقدار آن ها از شش تا پانزده اتمسفر تغییر می کند با توجه به طراحی آن ها، شوفاژ های پره ای مدرن استیل با سادگی متمایز می شوند، بنابراین هم در یک فضای کلاسیک و هم در فضا با تکنولوژی پیشرفته هماهنگ به نظر می رسند.
