در گذشته ای نزدیک در صنعت از شیرهای برقی استفاده می شد اما امروزه از پکیج ها و شیرهای برقی پنوماتیک استفاده می شود که در گذشته این شیرآلات به صورت دستی کنترل می شدند اما حالا در سایزهای کوچک و بزرگ با الکتریسیته کنترل شده و بصورت دسته دوم و ارزان و یا نو و با قیمتهای بیشتر قابل تهیه می باشد برای آشنایی بیشتر با شیر برقی پنوماتیک بهتر است اول با شیرهای برقی آشنا شویم.

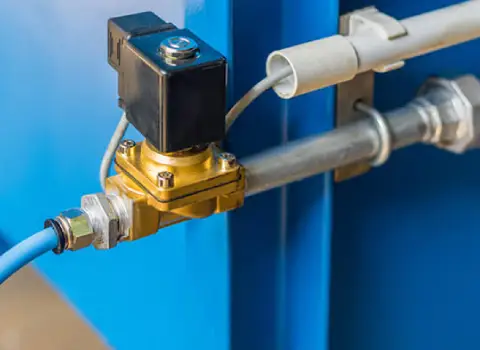

شیرهای برقی یا الکتریکی در صنایع مختلف برای مدیریت جریان سیالهای متفاوت مورد استفاده قرارمی گیرند و پایه ی کار آنها علم الکترومغناطیس است که از آنها یک آهن ربای الکتریکی می سازد قطعه اصلی در این شیرها سلونئید نام دارد که دورتا دورش سیم پیچ شده و در مرکز شیر قرار می گیرد و از داخل سوزنی شیر رد می شود عملکرد این شیرها به این گونه است که با وصل شدن جریان در سیم پیچ سلونئید که نقش مغزی را دارد باعث می شود تا حرکت کند و با حرکت سلونئید سوزنی شیر به حرکت در می آید.
قطعات شیرهای برقی شامل می شود از بدنه شیر که به طور معمول از فولاد ضد زنگ ساخته می شود خود سیم پیچ که به عنوان عایق عمل می کنند و همچنین سیم را از رطوبت و خوردگی و سیال و غیره محافطت می کند و از جنس مس با روکش لاک می باشند.
قطعه بعدی قاب اصلی سیم پیچ است که بخش اصلی سلونئید را تشکیل می دهد و به آن سلونئید هم می گویند که در مواقع اتصال جریان برق به صورت یک آهن ربا در می آید و از جنس ورقه های فولادی می باشد قسمت بعدی سوزنی و فنر می باشد که در مرکز سلونئید قرار گرفته و کارش کنترل جریان برق با قطع و وصل کردن آن است قطعه های دیگر محل اتصال سیمها و محل ورود و خروج سیال می باشند.
شیر برقی پنوماتیک کوچک
اگر شما هم با صنایعی سر و کار دارید که نیاز به یک کنترل کننده جریان دارید احتمالا اسم شیرهای پنوماتیک کوچک یا بزرگ به گوشتان خورده و یا خودتان از آنها استفاده می کنید این شیرها در گذشته به صورت دستی و با اعمال نیروی خارجی کنترل می شدند.
اما در حال حاضر با جریان الکتریسیته و آهن رباهای الکتریکی کنترل می شوند بر همین اساس می توان با مدیریت جریان الکتریکی میزان فشار وارد بر شیر را کم و زیاد کرد و در نهایت باعث تنظیم و کنترل جریان می شود.
در حال حاضر طراحی شیر برقی آب و شیرهای برقی پنوتامیک با اهداف و شکلهای متفاوتی انجام می شود دامنه عملکردی این شیرها بطور معمول از بیست و چهار ولت شروع شده و تا دویست و بیست ولت می باشد به علت وسیع بودن دامنه عملکردی این شیرها طراحیهای متنوعی در تولید این شیرها وجود داشته که در صنایع مختلفی قابل استفاده هستند.
صنایعی مانند داروسازی و صنایع نفت و گاز و حتی صنایع غذاسازی همانطور که گفته شد این شیرها طرحهای مختلفی دارند مانند شیربرقی پنوماتیک یک سو کننده که زمانی از آن استفاده می شود که بخواهیم جلوی برگشت جریان در خطوط لوله بگیریم.
برای مثال هنگامی که از پمپ و یا کمپرسور استفاده می کنیم و یا شیر برقی پنوتامیک کنترل فشار که یکی از پرکاربرد ترین نوع شیرهای برقی پنوتامیک است که برای کنترل فشار سیال استفاده می شود مدلهای کنترل فشار طراحیهای متفاوتی دارند.
برای مثال می توان از آنها برای محدود کردن فشار سیال استفاده کرد این نوع شیرهای برقی که برای کنترل فشار هستند به منظور ایمنی بخشی به سیستمها پنوتامیکی تولید می شوند و کار آنها معمولا با کاهش فشار همراه است یک نوع دیگر ازشیرهای کنترل فشارتنظیم کننده فشاراست.
این مدل برای زمانی است که نیاز دارید تا فشار را در یک محدوده ثابتی نگه دارید استفاده دیگری که از شیربرقی کنترل فشار می شود طراحی سیستمهای کنترلی است به طوری که با قرار دادن یک شیر برقی پنوماتیک در مدار اگر فشار بالاتر و پایین تر باشد.
با تولید آلارم اپراتور را متوجه مشکل می کند اما نوع دیگر شیرهای برقی پنوماتیک کنترل جریان سیال است این نوع بر روی خطوط لوله نصب شده و با کمک سلونئید باعث کنترل شدن جریان سیال می شود و مورد آخر درباره قطع و صل کردن جریان می باشد که این قطع و وصل شدن کامل اتفاق می افتد که گاهی با تغییر جهت سیال و گاهی نیز با قطع کامل جریان صورت می گیرد.
شیر برقی پنوماتیک ارزان
بعد از کسب اطلاعات در مورد شیرهای برقی نوبت به معیارها برای ارزان قیمت بودن و یا گران بودن شیرهای برقی پنوماتیک می رسد بطور کلی شیرهای برقی از دو قسمت اصلی بدنه و بوبین شیر برقی تشکیل می شوند.
در حقیقت بوبینها همان آهن رباهای مغناطیسی اند که به کمک آنها جریان سیال کنترل می شود این قسمت تحریک کننده برقی سلونوئید می باشد بوبینهای شیر برقی پنوماتیک در ولتاژهای دویست و بیست وصدو ده ولت آ سی و یا بیست و چهار ولت و دوازده ولت دی سی یافت می شود.
این وسیله یا بوبین یکی از معیارهای تعیین قیمت و معیار ارزان و یا گران بودن یک شیر برقی پنوماتیک می باشد از دیگر معیارهای قیمت شیر دستی پنوماتیکی عواملی مانند سایز و فرمان و نوع تحریک می باشد.
نوع تحریک شیرهای پنوماتیک می تواند به صورتهای دستی فشاری اهرمی میکرو سوئیچی و یا برقی سلنوئید و یا پیلوتی زیگنال سیگنال تحریک توسط هوای فشرده باشد.
فرمان شیرهای پنوماتیکی چهار گروه دارند که آنها را توضیح خواهیم داد شیرهای دو به دو که این نوع شیرها یک ورودی و یک خروجی دارند نوع دیگر شیر سه به دو می باشد که این شیرها تنها یک ورودی و یک خروجی و یک تخلیه دارند نوع سوم نوع پنج به دو می باشد که این شیرها دارای یک ورودی و دو خروجی و نیز دو پورت تخلیه هستند.
این شیرها و شیرآلات چشمی دو وضعیتی هستند نوع چهارم و نوع آخر شیرهای پنج به سه هستند این شیرها از نظر ورودی و خروجی همانند شیرهای پنج به دو عمل می کنند با این تفاوت که شیرهای پنج به سه سه موضع و سه وضعیت دارند.
شیر برقی پنوماتیک دست دوم
احتمالا بعد از خواندن راجع به شیر برقی پنوماتیک تصمیم به تهیه آن به صورت دست دوم و یا نو گرفته اید که قبل از خرید باید راجع به قطعات و کیفیتها و انواع برندهای موجود در بازار و برندهای معتبر مانند شیربرقی آب مشهد اطلاعات کسب کرده و بعد از پیدا کردن فروشنده مورد اطمینان خود اقدام به سفارش و خرید شیر برقی پنوماتیک دست دوم و یا نو کنید.
البته باید توجه کنید که قبل از خرید باید مدل و نوع مورد نظر خودتان را انتخاب کنید چراکه شیرهای برقی پنوماتیکی انواع متفاوت و کاربردهای متفاوتی دارند پس باید قبل از اقدام دلیل خریدتان را مشخص کنید همچنین بری اینکار می توانید از سایت ما کمک گرفته و خرید بهتری داشته باشید.
