امروزه دستگاه های مختلفی در صنایع استفاده می شود که یکی از این دستگاه ها پمپ هیدرولیک پره ای خارجی دبی متغیر می باشد که دارای محبوبیت بالا و کاربردهای زیادی است.
پمپ هیدرولیک پره ای صدای کمتری از خود تولید می کند و دارای اجزای مختلفی مانند شفت، روتور، محفظه و تیغه ها می باشد که به طول کلی از نظر مکانیکی دارای بازدهی خوبی است اما بازدهی کلی آن متوسط است زیرا اطراف روتور به دلیل نشتی دچار افتی می شود.
- بیشتر بخوانید: پمپ هیدرولیک

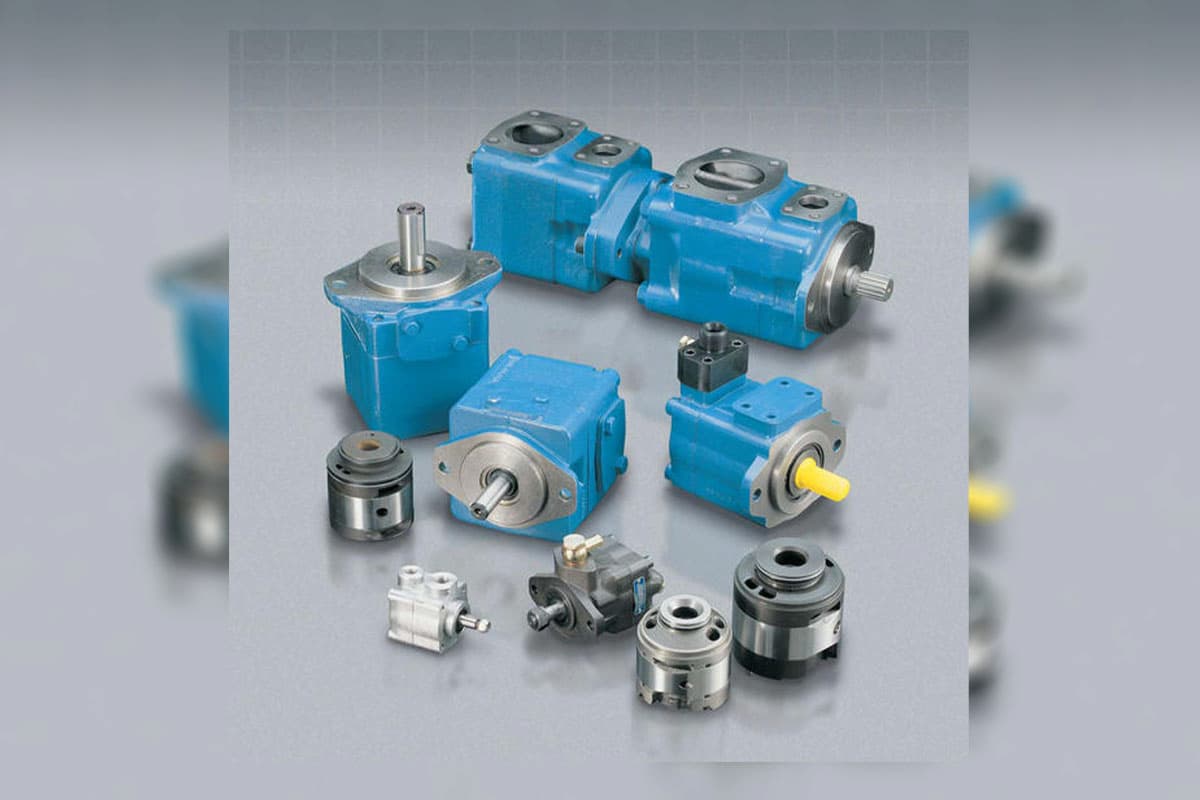

پمپ هیدرولیک پره ای یا تیغه ای یا کارتریج، در صنایع کاربرد زیادی دارد و در ساخت صفحات و ورقهای فولادی، شمش و میلگرد استفاده می شود، در صنعت پلاستیکی دستگاه تزریق پلاستیک، دستگاه های پلاستیک سازی و ماشین آلات ساخت پلاستیک بکار می رود، همچنین این سیستم در ساخت آلومینیوم، کارکرد دستگاه دایکاست، دستگاه پرس ورق فولادی از نوع فشار متوسط و فشار پایین، سیتمهای هیدرولیک و ماشین آلاتی که دائم با فشار کاری صد تا دویست کار می کنند نیز بکار می رود، لذا در تولیدات صنعت پتروشیمی جهت انتقال جریانات و نفت تاثیر مستقیمی دارد.
پمپ هیدرولیک پره ای بسته به عوامل مختلفی مانند: برند، تک یا دوبل بودن کارتریج، ابعاد، دبی خروجی، جنس بدنه و قطعات بکار رفته در آن و نوسانات بازار که تعیین کننده هزینه های تولیدی است متفاوت می باشد.

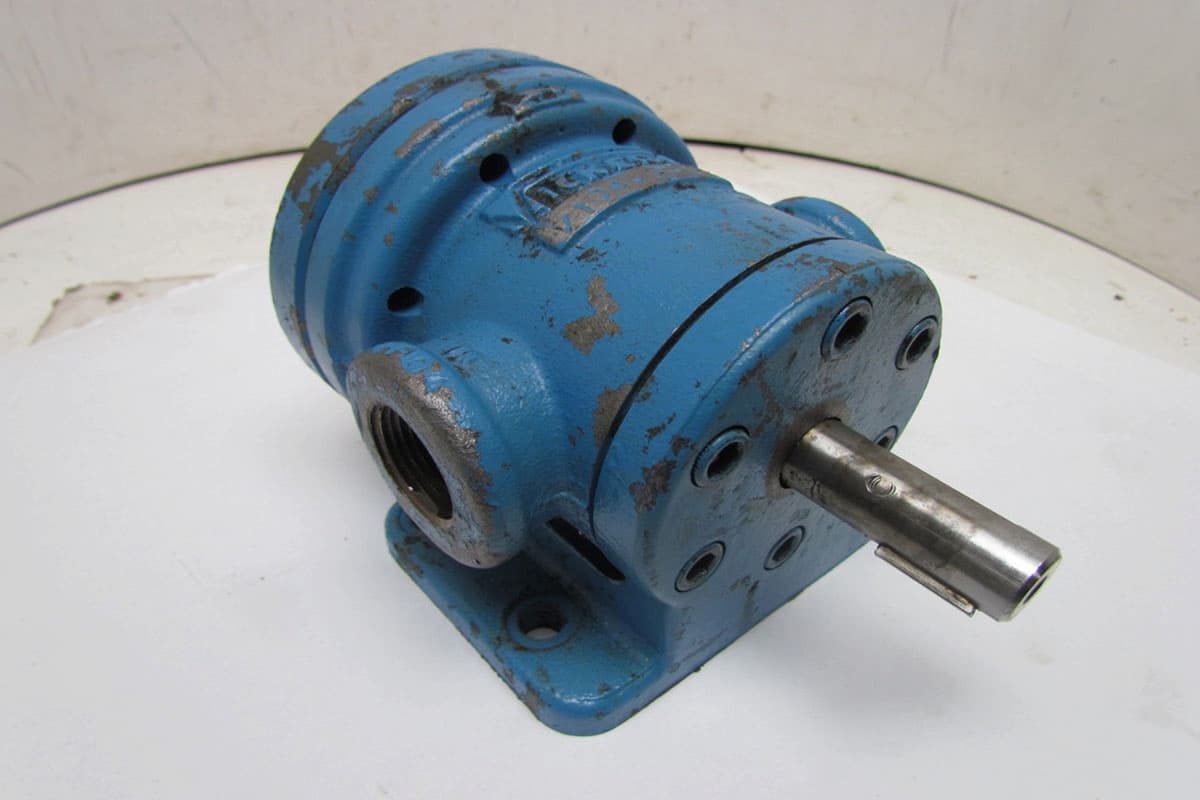

پمپ هیدرولیک پره ای خارجی
از جمله دستگاه هایی که در یک سامانه هیدرولیکی دبی ایجاد می کند پمپ مانند پمپ هیدرولیک می باشد و یکی از مدلهای آن که در این مطلب در مورد آن بحث می کنیم پمپ هیدرولیک پره ای خارجی می باشد، این پمپ دارای فشار متوسطی است که جریان خروجی آنها از دبی متغیر و ثابت می باشد و کاربرد آن نیز در صنایع می باشد.
پمپ هیدرولیک پره ای عملکرد ساده ای دارد و شیارهایی شعاعی در روتور آن وجود داشته و زمانی بادامی چرخش می کند که محور محرک به داخل رینگ متصل شود، بعد از آن تیغه هایی که در شیار روتور اند به دلیل ایجاد نیروی گریز از مرکز به بیرون منتقل می شوند.
به طور کلی روش کار آن به این صورت است که فضای بین رینگ بادامی و روتور در نیم دور اول بالا می رود و با وجود انبساط حجمی بوجود آمده فشار و مکش کاهش می یابد، در نتیجه به سمت مجرای ورودی، سیال جریان پیدا می کند. در نیم دور دوم نیز تیغه ها به داخل شیار وارد می شوند، در اینصورت با کاهش حجم، سیال به سمت مجرای خروجی جریان پیدا می کند، لذا اگر بین بادامکی و محور روتور، خروج از مرکز به صفر برسد در خروجی هیچ جریانی وجود نخواهد داشت.
پمپ هیدرولیک پره ای دبی متغیر
یکی از مدلهای پرمصرف در انواع پمپها از جمله پمپ آب نوع پمپ هیدرولیک پره ای دبی متغیر است که توسط مکانیزم، خروج از مرکز، در آنها تنظیم می شود. پمپ متغیر در برابر افزایش فشار در سیستم به طور اتوماتیک محافظت می شود و هرگاه فشار در حد p1 برسد نیروی پیستون هیدرولیکی با نیروی فنر جبران کننده یکسان خواهد شد، لذا با ادامه فشار نیز بر فنر جبران کننده، فشار بیشتری وارد می شود، در اینصورت این فشار در حد p2 می رسد، درنتیجه خروج از مرکز صفر خواهد شد، لذا از میزان گرم شدن سیال اتلاف توان کم می شود.
پمپ هیدرولیک پره ای فضای کمی را اشغال می کند و دارای بازدهی بالایی است که کارتریج آن نیز قابلیت تعویض را دارد، همچنین طول عمر بالا و دوام خوبی دارد و در صورت افزایش فشار کاری سیال، وجود خاصیت سایندگی در سیال و بالا رفتن ویسکوزیته سیال باید از پمپ استفاده نشود.
در زمان انتخاب و خرید پمپ هیدرولیک باید به نوع سیال، حراکثر دبی خروجی و حداکثر فشار کاری آن توجه نمود، به علاوه توجه به قیمت، قطعات یدکی، نگهداری، وزن، در دسترس بودن قطعات و غیره نیز از نکات ضروری در حین خرید می باشد.
پمپ پره ای دارای چهار قسمت اصلی مانند قطعات جانبی، شفت، تیغه و پوسته است که اجزای پمپ و کارتریج در آن قرار می گیرد، پوسته اکثرا از جنس چدن بوده و این باعث بالا رفتن مقاومت آن شده است. کارتریج یا تیغه از رینگ نگهدارنده، جلوی کارتریج، پلیتهای پشت، روتور، ساچمه و تعدادی تیغه تشکیل شده است.
شفت پمپ نیز ابزاری است که با آن پمپ و الکتروموتور کوپل می شود که برای کوپل کردن از انتهای آن استفاده می شود و ابتدای آن نیز به کارتریج و روتور درگیر می باشد، لذا با بلبرینگ به پوسته اتصال می یابد تا از لقی شفت جلوگیری شود.
لوازم و قطعات جانبی پمپ شامل آب بندها، سیلها، کاسه نمد و بلبرینگ می باشد. این پمپها از لحاظ میزان بازدهی مابین پمپهای پیستونی و دنده ای قرار دارند زیرا نسبت به نوع دنده ای راندمان بیشتر و نسبت به نوع پیستونی راندمان کمتری دارد.
پمپ هیدرولیک پره ای دبی ثابت

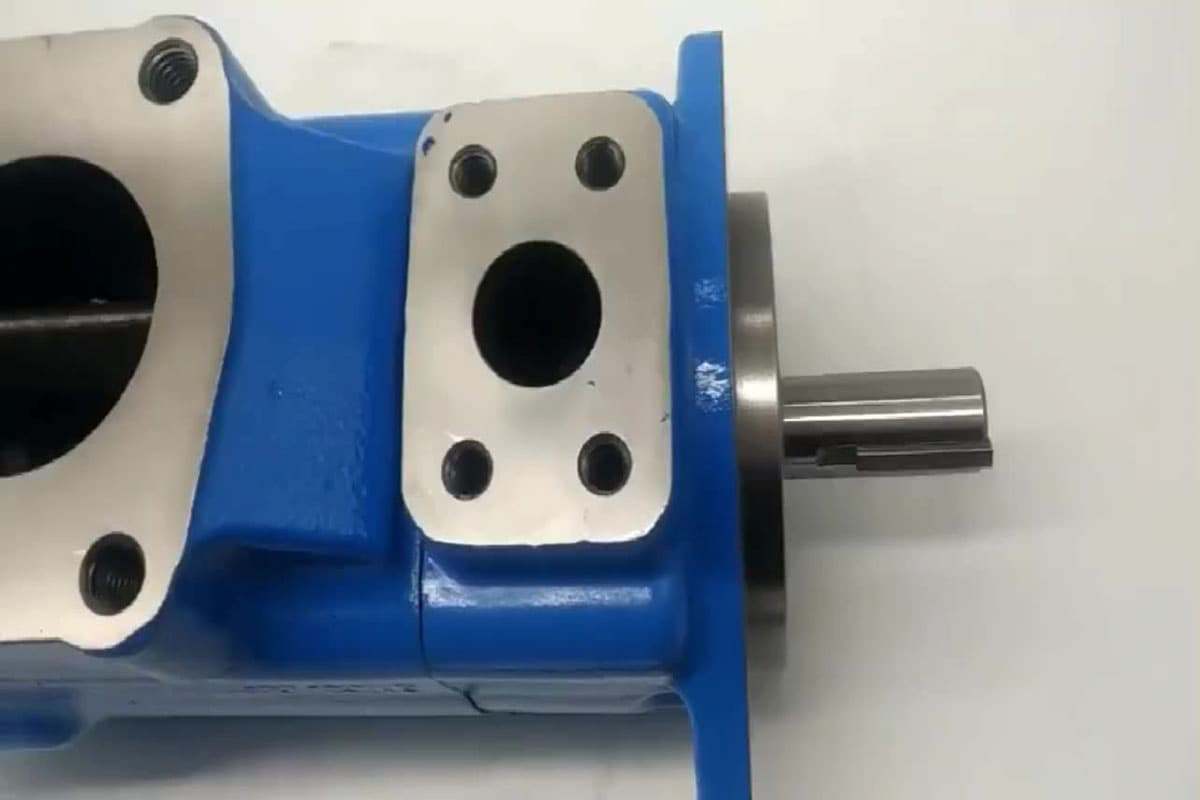

امروزه هر دستگاهی با مدلهای مختلفی تولید می شود مانند پمپها که دارای انواع مختلفی است و در اینجا به معرفی پمپ هیدرولیک پره ای دبی ثابت می پردازیم، این پمپ طراحی فشرده ای دارد و در دو مدل دوطبقه و یک طبقه تولید می شود که هر دو به طور همزمان در ماشین آلات راهسازی و تجهیزات صنعتی قابل استفاده هستند.
پمپ پره ای با دبی ثابت دارای طراحی بالانسی است که به دلیل تحت بار قرار گرفتن مدام بلبرینگها، نیاز زیادی به تعمیرات و نگهداری ندارد، در این مدل، اگر سرعت بالا نباشد عمل پمپاژ انجام نخواهد شد و به دلیل عملکرد مطلوبی که دارد در سرعت بالا و فشار پایین امکان آسیب در آن وجود ندارد.
این پمپ دبی ثابت همانند پمپ هیدرولیک دنده ای دارای نصب راحتی است زیرا در زمان نصب قابلیت چرخش نود درجه در ورودی و خروجی آن وجود ندارد، این سیستم می تواند به همراه پروپرشنال و شیرهای کنترولی با کاربردهای مختلف استفاده شود، همچنین در طول مدار نرخ دبی پمپ را می توان با شیر کنترل جریان کاهش داد در حالی که در طول مدار جریان به سمت تانک ثابت خواهد ماند.
