تعتبر كابلات النحاس من اهم انواع الكابلات التي تستخدم في نقل الطاقة الكهربائية والفرق بينها وبين الكابلات الاخرى والالمنيوم جودة التوصيل وقوة الضغط ابقوا معنا سنتكلم عن هذه الكابلات في مقالنا الفرق بين الكابلات النحاسية والكابلات الأخرى.
ميزات الكابلات الكهربائية
طرق لتمييز الكابلات النحاسية عالية الجودة عن الكابلات الشائعة الأخرى تعريف السلك والكابل: بشكل عام، المواد ذات الموصلية العالية والتي يمكنها نقل الكهرباء أو التيار مع خسائر منخفضة تسمى الموصلات، والذهب والنحاس والفضة هي أفضل الموصلات بين المواد المختلفة.

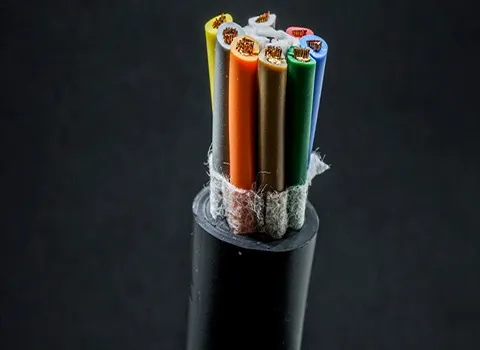

كابل: يُطلق على عدد من خيوط الموصلات المعزولة اسم السلك المطلي أو السلك المعزول، وإذا تم وضع العديد من الموصلات المعزولة داخل غلاف مشترك، فإن هذا يسمى تجميع الكابلات.
خصائص النحاس واختلافه مع المعادن الأخرى: إنه مقاوم للتأثيرات الجوية، وله قوة ميكانيكية جيدة، ويمكن تحويله بسهولة إلى الأشكال المرغوبة، ولا يتلف بعد الانحناء المتكرر، فهو شديد اللمعان، ولا يتغير لونه عند خدشه بحدة.
الكائن وهو نفس اللون الأصلي حتى النهاية.
معدن الألمنيوم: يتعرض لعوامل الغلاف الجوي وخاصة الرطوبة التي لها تأثيرات مثل التآكل والأكسدة، ونتيجة لهذه العملية يتم إطلاق أكسيد الألومنيوم وهو مادة عازلة.
القوة الميكانيكية للألمنيوم ونعومته ليست بنفس جودة النحاس.

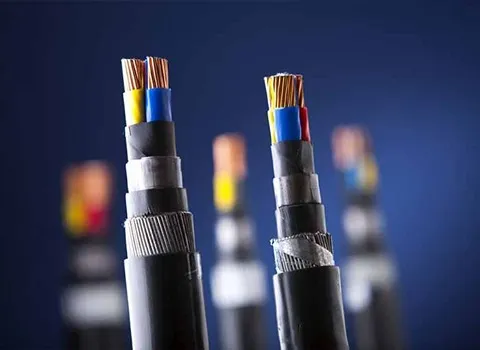

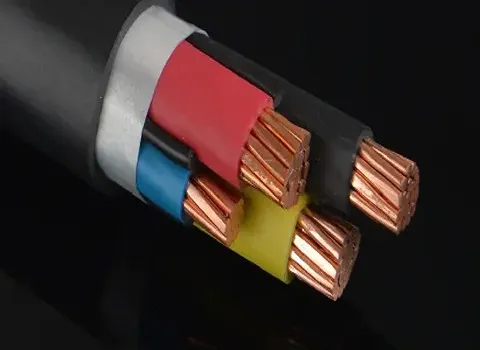

الكابلات الكهربائية خصائص الكابلات النحاسية الكهربائية عالية الجودة: النحاس النقي في الطبقة الخارجية والداخلية: CCC: النحاس المغطى بالنحاس النحاس الخالي من الأكسجين حتى لا يتأكسد: OFC: النحاس الخالي من الأكسجين يجب أن يكون السطح الخارجي للسلك والكابل أملسًا وخاليًا من أي خدوش أو نتوءات.
عندما نقطع السلك من المقطع العرضي (بواسطة قاطع الأسلاك أو القاطع الحاد)، يجب وضع الموصل (النحاس) في وسط العزل، وهو ما يسمى توسيط الموصل.
عندما نقطع الكابل من القسم، يجب أن يغطي الغلاف الأسلاك بطريقة تساوي سماكة الغلاف المحيط بالأسلاك، وهو ما يسمى توسيط الأسلاك.
عند فصل عزل السلك عن الموصل (النحاس)، يجب فصله بسهولة ومرونة عن النحاس.
في حالة الكابلات، تجدر الإشارة إلى أنه من السهل فصل الأسلاك عن بعضها وعن الغمد.
تم استخدام كمية كافية من النحاس وفقًا للجداول القياسية لكل مقطع من الأسلاك (تؤدي الكمية المنخفضة من النحاس إلى ارتفاع مقاومة الموصل مقارنة بمعيار ذلك القسم، كما يؤدي استخدامه الزائد إلى إهدار النحاس الثمين المعدن، ونتيجة لذلك تزداد تكلفة السلك أو الكابل).
أسلاك وكابلات الألمنيوم المطلية بالنحاس (غير قياسي) المنيوم بطبقة رقيقة من النحاس: CCA: ألومنيوم مكسو بالنحاس في السنوات الأخيرة، كانت أسلاك الألمنيوم مطلية بجدار رفيع من النحاس.
يزداد معامل التمدد الخطي للألمنيوم عندما يمر التيار عبره.
يمكن أن يتسبب هذا العامل في فك الوصلات تتأكسد المعادن في جو الأكسجين.
أكسيد الألومنيوم لديه مقاومة كهربائية عالية ضد مرور التيار.
مع مرور الوقت، يزداد تفكك الأسلاك وتزداد أكسدة السلك أيضًا، وتستمر هذه العملية بوتيرة سريعة وتسبب في النهاية حرارة وشرارات متتالية.
تعتبر أسلاك وكابلات الألمنيوم أكثر جفافاً وهشاشة من النحاس، وتواجه بشكل أساسي مشاكل عند تجميعها ولفها أو في درجات الحرارة الساخنة والباردة.
إن وجود مقاومة كهربائية عالية، ومعامل تمدد خطي مرتفع، وإمكانية خروجها من المفصل نتيجة للتغيرات في درجات الحرارة، هي جزء من مشاكل استخدام الألومنيوم فيما يتعلق بالنحاس.
المقاومة الناتجة عن الألمنيوم هي 1.65 مرة من النحاس ووزنه النوعي أقل بثلاث مرات من النحاس.
إن الوزن الأخف نسبيًا، ومرونة الكبل الأقل، والأكسدة السريعة، وهشاشة خيوط الأسلاك في الانحناء والاستقامة المتتالية هي ملخص لتمييز كابلات الألمنيوم.
أسلاك وكابلات حديد مطلية بالنحاس (غير قياسي) حديد بطبقة رقيقة من النحاس: CCS: فولاذ يرتدون النحاس يعتبر استخدام هذه الكابلات في غاية الخطورة بأي حال من الأحوال، وهي ذات جودة أقل من كابلات الألمنيوم وتشكل مخاطر جسيمة على المستهلك، وفي نفس الوقت تسبب تلفًا لمصادر الطاقة بسبب فقدان الطاقة المرتفع.
