تعتبر الطاقة الكهربائية من اهم مستلزمات الحياة اليوم، التي لا يمكن العيش بدونها، وتحتاج الكهرباء الى نقل من مكان لآخر ولا يتم ذلك الى عن طريق الأسلاك وتختلف أسعار الكابلات من حيث جودة التوصيل الكهربائي وتكون الاسلاك النحاسية افضل توصيلا من اسلاك الالمنيوم، سنتكلم في مقالنا هذا عن اسلاك الكهرباء والفرق بين الكابل والسلك الكهربائي ابقوا معنا.
ما هي الأسلاك والكابلات الكهربائية؟ أنواع الأسلاك والكابلات واختلافها بعد اكتشاف الطاقة الكهربائية (الكهرباء) وفهم الإنسان لاستخداماتها والقدرة على تحويل هذه الطاقة إلى أشكال أخرى من الطاقة، خضع العالم لتغييرات وتحولات هائلة.
الحاجة المتزايدة لهذه الطاقة جعلت البشر يفكرون في نقل الطاقة الكهربائية إلى أماكن مختلفة وجميع أنحاء المدينة.
تم نقل الطاقة هذا عن طريق الأسلاك والكابلات الكهربائية.
مع اختراع أداة نقل الطاقة المهمة هذه، تمتلئ جميع أنحاء المدينة تدريجيًا بهذه الأداة، لذا ما عليك اليوم سوى أن تنظر حولك لترى عينة من الأسلاك والكابلات الكهربائية.
مع تقدم التكنولوجيا وبالطبع الصناعة الكهربائية، كانت صناعة الكابلات مصحوبة أيضًا بالعديد من التطورات وتسببت في ظهور وإنتاج جميع أنواع الأسلاك والكابلات الكهربائية.
بالطبع تختلف تطبيقات كل نوع من أنواع كابلات الطاقة.
على سبيل المثال يُستخدم الكبل أحيانًا لنقل الطاقة وأحيانًا للتحكم في الإشارات وإرسالها.
أدت هذه التطورات إلى تطوير تصميم الكابلات الكهربائية في مجال الاتصالات والتحكم والأجهزة.
پفي هذه المقالة، سوف نتعرف على الأسلاك والكابلات والهيكل والاختلافات والأحجام المختلفة للكابلات الكهربائية.
ما هو سلك الطاقة السلك عبارة عن أسطوانة ناعمة ومرنة تتكون من معدن موصل وعازل يحيط بالمعدن الموصل.
وتتمثل مهمتها في نقل الطاقة الكهربائية من أجل نقل الطاقة أو الإشارة الكهربائية من نقطة إلى أخرى.
تُستخدم الأسلاك الكهربائية في جميع الأجهزة التي يعمل حتى جزء صغير منها بالكهرباء، من المنازل والمباني إلى مسابر المحطة الفضائية على سطح المريخ.
بالإضافة إلى توصيل التيار الكهربائي، يجب أن يتمتع هذا المنتج أيضًا بالقدرة على تحمل الضغوط الميكانيكية.
هناك ثلاثة أنواع من الأسلاك الكهربائية والأسلاك الكهربائية شبه المبثوقة والأسلاك الكهربائية، والتي قمنا بتحليلها بالتفصيل أدناه.
كم عدد أنواع الأسلاك الكهربائية لدينا كما ذكرنا، ينقسم السلك الكهربائي منخفض الضغط إلى ثلاثة أنواع من الأسلاك وشبه الأسلاك والأسلاك، والتي سوف نفحص كل منها بالتفصيل.
سلك الأرض هو نوع آخر من الأسلاك الكهربائية التي تستخدم لأغراض الحماية.
نوع آخر من الأسلاك الموجودة في المحركات الكهربائية ولفات المحولات هو الأسلاك المصقولة.
السلك الكهربائي يتكون هذا السلك من مجموعة من خيوط معدنية رفيعة (نحاسية عادة) في طبقة عازلة (عادة ما تكون مصنوعة من PVC).
الميزة الأكثر وضوحًا لهذا السلك هي مرونته العالية، ولهذا يُعرف أيضًا بالسلك الناعم.
يتم استخدام الأسلاك اللين لمزيد من الأسلاك المتعرجة وأسلاك المباني.

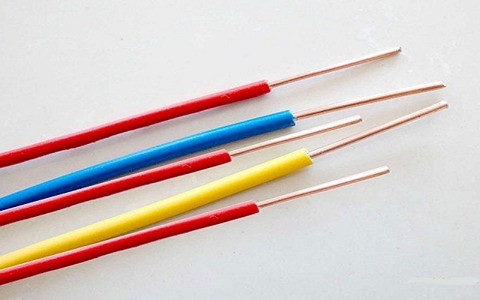

الأسلاك على عكس السلك المجدول، المصنوع من عدة خيوط معدنية، يتكون السلك المجدول من خيط معدني سميك في عازل كهربائي.
تشمل أسماؤها الأخرى الأسلاك الجافة والأسلاك الصلبة وأسلاك NYA.
الميزة المهمة لهذا السلك هي مرونته المنخفضة وبالطبع قدرته العالية على التحمل ضد الضغوط الميكانيكية.
سلك شبه موصل كما يوحي الاسم، فإن السلك شبه المبثوق هو منتجنا بين سلك البثق والأسلاك.
سمك خيوطها أكبر من سمك السلك، ونتيجة لذلك، تكون مرونتها أقل.
تطبيقاته هي نفس تطبيقات الأسلاك، ولكن مع خصائص السلك، أي في مسارات اللف وفي الأماكن التي يكون فيها الضغط الميكانيكي مرتفعًا.
سلك أرضي سلك الأرض هو أحد أنواع الأسلاك التي تتمثل وظيفتها في نقل تيار التسرب إلى الأرض.
في الواقع، من خلال القيام بذلك، فإنه يحمي الناس من مخاطر الصدمات الكهربائية والأجهزة الكهربائية من التوصيلات.
عادة ما يكون لون السلك الأرضي عبارة عن خطوط صفراء وخضراء.
في بعض البلدان، يطلق عليه أيضًا السلك الأرضي.
سلك مطلي إذا سبق لك أن رأيت الدوار والجزء الثابت لمحرك كهربائي عن قرب، فسترى أسلاكًا رفيعة جدًا مجروحة بدقة في الأخاديد.
تُعرف هذه الأسلاك الرفيعة، التي غالبًا ما تكون مغطاة باللون النحاسي، باسم الأسلاك المصقولة.
تتميز الأسلاك المطلية بمقاومة عالية للحرارة وبسمكها الصغير، فهي مناسبة لتصفية جميع أنواع المحركات والمحولات الكهربائية.
ما هو كابل الطاقة كابل الطاقة عبارة عن مجموعة من الأسلاك الملتوية التي تقوم بتوصيل التيار الكهربائي لنقل الطاقة أو نقل الإشارة.
في البداية، تم استخدام الكابلات الكهربائية فقط لنقل الطاقة الكهربائية، ولكن مع ظهور صناعة الاتصالات السلكية واللاسلكية، تم استخدام الكابلات أيضًا لنقل الإشارات.
كما نعلم فإن الكبل الكهربائي يتكون من عدد من الأسلاك ويتم تحديد عدد الأسلاك بناءً على الحاجة والاستخدام.
الكابل الكهربائي إدخال أنواع الكابلات تعتبر الأسلاك والكابلات من أكثر المنتجات تنوعًا في الصناعة الكهربائية.
كابل طاقة منخفض الجهد ربما تكون كابلات الطاقة الأكثر مبيعًا في هذه الفئة.
تستخدم هذه الكابلات فقط لنقل الطاقة الكهربائية.
في الجدول أدناه، قمنا بمقارنة أنواع كبلات الضغط الضعيفة.
أهم نقطة في شراء كابل الضغط المنخفض هي تحديد حجم الكابل.
حساب حجم الكابل الكهربائي مهم جدا، وسبب حرارة الكابل الكهربائي هو اختيار كابل ذو مقطع عرضي أصغر من الكمية المطلوبة.
يتم تحديد التيار المسموح به للكابلات من خلال ثلاث معلمات: المقطع العرضي والطول ومادة الموصل ومعدن الكابل.
كابل الضبط كابل التحكم هو أحد تلك الكابلات التي تهدف فقط إلى نقل الإشارة من جهاز الإرسال إلى جهاز الاستقبال.
يمكن العثور على هذا النوع من الكابلات في لوحات التحكم وخطوط إنتاج الأتمتة وما إلى ذلك.
عادة ما يكون التيار الذي يمر عبر هذا الكبل بضعة مللي أمبير ويكون جهده المقبول أقل من 100 فولت.
كابل اتصالات: كما يوحي اسمه، يتم استخدامه في صناعة الاتصالات السلكية واللاسلكية.
يشبه هذا النوع من الكابلات كبل تحكم لنقل الإشارات من نقطة إلى أخرى وله الكثير من التنوع.
من بين هذه الكابلات يمكننا أن نذكر الكابلات المحورية (الهوائي)، وكابل الشبكة، والكابل الأرضي والهوائي، إلخ.
كابل مقاوم للحريق الكبل المقاوم للحريق هو كابل مرن يمكنه تحمل التيارات العالية وقادر على العمل في نطاق درجة حرارة من -60 إلى +250.إنه كابل خاص جدًا في مجال الصناعة.
بالطبع قد لا يكون اسم الكبل المضاد للحريق عنوانًا مناسبًا لهذا الكابل، لأن كل كابل يحترق ويتلف عند درجة حرارة ووقت معينين، لذلك ربما يكون عنوان الكبل المقاوم للحريق أكثر ملائمة لكن المقاومة العالية للكابل المقاوم للحريق ضد جميع العوامل الطبيعية حتى الأشعة فوق البنفسجية من نوعها فريدة من نوعها.
بناء الأسلاك والكابلات الكهربائية يختلف هيكل الأسلاك والكابلات الكهربائية بناءً على التطبيق والصناعة المستخدمة، على سبيل المثال، تتميز كابلات الاتصالات السلكية واللاسلكية والأدوات الدقيقة بهيكل مختلف تمامًا عن الأسلاك والكابلات ذات الجهد المنخفض.
ومع ذلك، فإن الشائع حول هيكل جميع الأسلاك والكابلات هو موصلها كموصل وعازل للأسلاك والكابلات.
موصل: ربما سُئلت أيضًا عن نوع المعدن المستخدم في الأسلاك والكابلات الكهربائية؟ يجب القول أن الجزء الأكثر أهمية في هيكل أي كابل هو موصله.
كلمة "موصل" تعني الموصل ودوره في سلك وكابل توصيل التيار الكهربائي.
يجب أن يكون الموصل موصلًا جيدًا للتيار الكهربائي، بحيث يستخدم معادن ذات موصلية عالية.
أفضل المعادن من حيث الموصلية هي الذهب والفضة، ولكن بسبب ارتفاع أسعار هذه المعادن، يتم استخدام معدن النحاس في الأسلاك والكابلات.
في السنوات الأخيرة، تم اعتبار معدن الألمنيوم أيضًا أحد الموصلات.
على الرغم من أن الألمنيوم أقل موصلة من النحاس، إلا أنه أخف وزنا وأرخص من النحاس.
عازلة العزل عبارة عن طبقة يتم وضعها حول الموصل وتتمثل وظيفتها في منع تسرب التيار. عادة ما يتم عزل الكابلات الكهربائية من PVC و XLPE.
بالإضافة إلى ذلك، تعد حماية الموصل من التلف المادي والحراري، ومنع السلك أو الكابل من التشتت وزيادة عمر الكابل من أهم وظائف العزل.
الفرق بين السلك الكهربائي و الكابل ما الفرق بين الكابل والسلك الكهربائي جعلت أوجه التشابه بين الأسلاك والكابلات من الصعب تحديد هذين المنتجين.
لكن ما الفرق بين السلك والكابل الكهربائي؟ أولاً، سنناقش بعض المفاهيم الخاطئة الشائعة حول الفرق بين هذين المنتجين الخطأ الشائع رقم 1: سمك السلك أقل من الكابل !؟ ربما يكون هذا هو المفهوم الخاطئ الأكثر شيوعًا بين عامة الناس حول الفرق بين الأسلاك والكابلات.
يتم إنتاج الأسلاك والكابلات الكهربائية بأحجام مختلفة. لذلك، لا يمكن أن يكون السماكة والمقطع العرضي أحد الفروق بين السلك والكابل.
يتم إنتاج حجم السلك الكهربائي من 0.75 إلى 300 مم مربع، بينما يتم إنتاج أحجام مختلفة من الكابلات الكهربائية أيضًا من 0.75 إلى 500 مم مربع.
الخطأ الشائع رقم 2: السلك الكهربائي يحمل تيارًا أقل من الكبل الكهربائي !! لا تنس أن التيار المار الذي يمكن أن يتحمله الموصل يعتمد على مادته ومساحة المقطع العرضي والطول، لذلك في نفس حجم المقطع العرضي، يمر السلك والكابل الكهربائي بنفس كمية التيار الكهربائي.
الآن بعد أن فهمنا الأخطاء الشائعة في التعرف على الأسلاك والكابلات الكهربائية، سنقوم بالتعبير عن الاختلافات الرئيسية بين الأسلاك والكابلات الكهربائية: أهم فرق بين الكابلات الكهربائية والأسلاك الكهربائية هو العزل.
في الكابلات الكهربائية، بالإضافة إلى عزل الأسلاك، يتم وضع غطاء آخر كعزل للكابل، وغالبًا ما يكون مصنوعًا من PVC.
النقطة التالية هي أن سلك الطاقة عادة ما يكون أحادي الجديلة.
بالطبع، لا تنس أن هناك أيضًا كابلات أحادية النواة، ولكن عادةً ما تحتوي الأسلاك الكهربائية على موصل واحد.
