اللحام هو عملية إنشاء اتصال بين انواع المعادن المختلفة تكون فيها حالات غير مستقرة و عندما تكون الوظائف في الهياكل غير كافية، فمن الضروري توصيل المكونات المعدنية المختلفة ببعضها البعض بطريقة استخدام الاسلاك سنتكلم عن الأقطاب الكهربائية واستخداماتها حسب نوع آلة اللحام و نوع السلك ابقوا معنا.
سلك لحام الزهر
ما هو قطب اللحام؟ تطبيق وأنواع أقطاب اللحام في هذه المقالة، نعتزم الإجابة الكاملة على جميع أسئلتك حول طبيعة أقطاب اللحام وأنواع أقطاب اللحام واستخدام الأقطاب الكهربائية في اللحام لذا ابق معنا.

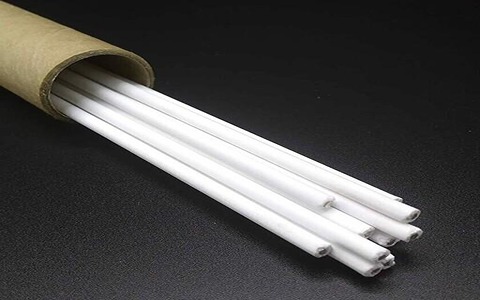

ما هو قطب اللحام؟ قطب اللحام أو سلك اللحام عبارة عن سلك معدني أو من الجرافيت محاط بطبقة تسمى التدفق ويمر التيار الكهربائي خلالها.
بمعنى آخر، يسمى هذا السلك المعدني الذي يمكن استخدامه في اللحام بالقطب الكهربي، وتعتمد مادة القطب على المعدات المستخدمة في اللحام.
يتم استخدام أقطاب اللحام لملء الفراغ بين سطحين بشكل دائم وثابت.
في عمليات اللحام، يتم استخدام أربع طرق لملء طبقات اللحام، مما يزيد من غبار اللحام.
حشوة اللحام بذبذبة دائرية ملء خط اللحام كما هو مكسور ومغلق،ملء خط اللحام على طول محور القطب، ملء خط اللحام المتعرج تسمية أقطاب اللحام بمعيار A.W.S: A.W.S تعني جمعية اللحام الأمريكية، ولكن سبب تصنيف أقطاب اللحام بناءً على معيار هذه المنظمة المستقلة هو أنها تعتبر معيارًا دوليًا وفي العديد من البلدان، الحرف E قبل رقم مكون من أربعة أو خمسة أرقام EXXXX يعني القطب المستخدم في طريقة اللحام بالقوس الكهربائي.
إذا تم اللحام بطريقة الغاز، فلن يتم استخدام الكلمة E ونستخدم الحرف RG بدلاً من ذلك.
رقمين أو ثلاثة أرقام من أربعة أو خمسة أرقام بعد الحرف E يحدد قوة الشد للحام.
على سبيل المثال، E1ooxx، E60xx، والتي تعني قوة شد اللحام، والتي يمكن التعبير عنها من حيث اللحام باسم أو تخفيف الإجهاد، والذي يشار إليه في تعليمات الشركة المصنعة.
يشير الرقم الثاني من اليمين إلى موضع اللحام الذي تم تصميم القطب الكهربائي من أجله: EXX1X: معنى 1: يمكن استخدام قطب اللحام في جميع المواضع (جميع المواضع).
EXX2X: معنى 2: استخدام إلكترود اللحام مناسب فقط للوضع المسطح والأفقي.
EXX3X: معنى 3: يعتبر استخدام أقطاب اللحام في الوضع المسطح فقط.
EXX4X: معنى 4: استخدام قطب اللحام هذا في جميع المواضع بالإضافة إلى وضع V-down
سلك لحام استانلس كهرباء
كمثال، لدينا قطب اللحام التالي: E60 10 E = التيار الكهربائي 60 = شد مسحوق اللحام بالجنيه لكل بوصة مربعة.
1 = القدرة على استخدام القطب في أوضاع اللحام المختلفة 0 = نوع الدفق العلامة الأولى: في رموز الإلكترود أعلاه، يحدد E أن هذا القطب يستخدم في اللحام الكهربائي (بعض الأقطاب الكهربائية المطلية تستخدم في اللحام مع أوكسي أسيتيلين، بما في ذلك FC18).
العلامة الثانية: الرقم 6 و 0 يعني ضغط الشد لمسحوق اللحام بالجنيه لكل بوصة مربعة، ويجب أن يضرب بـ 1000، أي أن ضغط الشد لمسحوق اللحام لهذا النوع من الأقطاب الكهربائية هو 60.000 رطل لكل بوصة مربعة.
العلامة الثالثة: وهي تحدد حالات الغليان، والتي تكون دائمًا 1 أو 2 أو 3. يمكن استخدام الأقطاب الكهربائية التي تكون علامتها الثالثة 1 في جميع حالات اللحام.
وتستخدم الأقطاب التي تكون علامتها الثالثة 2 في الوضع السطحي والأفقي. تستخدم الأقطاب الكهربائية التي تكون علامتها الثالثة 3 فقط في الوضع الأفقي.
العلامة الرابعة: تحدد العلامة الرابعة أيضًا الخصائص المظهرية لمسحوق اللحام ونوع التدفق الذي يبدأ من 0 وينتهي عند 6.
إذا كانت العلامة الرابعة أو الأخيرة صفراً، فإن استخدام أقطاب اللحام هذه يكون فقط مع التيار المباشر أو التيار المستمر والقطبية العكسية.
تغلغل هذا اللحام مرتفع وشكل حبات اللحام مسطح ودرجة صلابة مسحوق اللحام عالية تقريبًا.
ولكن إذا كانت العلامة الرابعة هي "واحد"، فإن أوضاع تطبيق القطب هي لحام التيار المباشر والتيار المتردد.
يكون مظهر اللحام لهذا القطب سلسًا ومقعرًا قليلاً في الشقوق والدرزات، ودرجة صلابة اللحام أعلى قليلاً من الأولى (التيار المتردد = التيار المتردد والتيار المستمر = التيار المباشر).
إذا كانت العلامة الرابعة 2، يتم استخدام الأقطاب الكهربائية مع التيار المتردد والتيار المستمر، ويكون اختراق اللحام متوسطًا ودرجة صلابة اللحام أقل قليلاً من المجموعتين السابقتين، ويكون مظهرها محدبًا.
إذا كانت العلامة الرابعة هي 3، فيمكن استخدام هذا القطب مع التيار المتردد المتناوب أو التيار المباشر.
تكون درجة صلابة مسحوق اللحام لهذا القطب أقل من مساحيق اللحام الأولى والثانية وأعلى قليلاً من المسحوق الثالث، كما أن له قوس كهربائي بطيء جدًا ونفاذ منخفض وشكل حباته في طبقات محدبة . ولكن إذا كانت العلامة الرابعة هي 4، فيمكن استخدام هذا القطب مع التيارات DC و AC.
تعتبر حالات استخدام قطب اللحام هذا في حالة وجود فجوات عميقة أو عند الحاجة إلى عدة مساحيق لحام معًا.
إذا كانت العلامة الأخيرة هي 5، فهذا يعني أنها تستخدم فقط في التيار المستمر وأن أقطاب اللحام الخاصة بها تستخدم في الفجوات المفتوحة والعميقة.
درجة صلابة غبار اللحام لهذا القطب منخفضة ولها قوس كهربائي بطيء، وطلائها الكيميائي من مجموعة طلاء الأقطاب الكهربائية الأساسية.
سلك لحام حديد
وأخيرًا، إذا كانت آخر علامة هي 6.
خصائصه وخصائصه طبقًا للمجموعة 6، مع اختلاف أنه يستخدم مع التيار المتردد.
أنواع الأقطاب الكهربائية بناءً على العوامل والخصائص المختلفة، يتم إنتاج الاقطاب الكهربائية بأنواع مختلفة.
أ) القطب على أساس نوع طلاء الخيط: غالبًا ما يكون الغلاف المحيط بهذه الأقطاب مصنوعًا من الجير أو السليلوز أو أكسيد الصوديوم أو الطين أو الأسبستوس.
تنقسم أقطاب اللحام إلى المجموعات التالية وفقًا لنوع طلاء الخيط:
- القطب مع طلاء السليلوز:
معظم غلافه مصنوع من السليلوز.
سطح اللحام لقطب السليلوز خشن وغير مستوٍ.
بسبب رطوبة أقطاب اللحام هذه، هناك احتمال لإفساد مادة السليلوز المستخدمة في تركيبها. لهذا السبب، تُباع هذه الأقطاب في صناديق لا تستطيع الرطوبة اختراقها.
لا يمكن تجفيف القطب بسبب احتراق طلاء السليلوز في هذه الأقطاب. نظرًا للخصائص الميكانيكية الممتازة والاختراق الكافي، تُستخدم هذه الأقطاب الكهربائية في لحام الجذور للمفاصل ويمكن أيضًا استخدامها في اللحام بالتدفق بسبب سرعة تجميد ذوبان اللحام.
لكن لا ينصح باستخدام هذه الأقطاب الكهربائية في الممرات الوسطى للتوصيل بسبب الذوبان العالي للهيدروجين في الذوبان، مما يتسبب في هشاشة الهيدروجين.
- قطب كهربائي بطلاء قلوي أو قلوي:
يتكون معظم طلاء هذا القطب من كربونات الكالسيوم مع بعض فلوريد الكالسيوم.
نظرًا لأن هذه الأقطاب الكهربائية لا تستخدم مادة سليلوزية في طلاءها، فإن اللحامات التي تم إنشاؤها بها حد أدنى من الهيدروجين في اللحام، لذلك تسمى هذه الأقطاب الكهربائية أيضًا أقطاب هيدروجين منخفضة.
تُستخدم هذه الأنواع من الأقطاب الكهربائية في لحام الفولاذ السميك الذي يحتوي على نسبة عالية من الكربون وأيضًا لحام الفولاذ منخفض السبائك الحساسة للتشققات تحت خط اللحام والمنطقة المجاورة.
تُستخدم هذه الأنواع من الأقطاب الكهربائية في جميع المواقف باستثناء المصب نظرًا لمقاومتها للصدمات.
- أقطاب أكسيد:
يوجد الكثير من أكسيد الحديد في طلاء هذه الأقطاب الكهربائية، ومثلها مثل الأقطاب الكهربائية الحمضية، فإن اختراقها منخفض وخبث سميك.
- الروتيل القطب:
هذا النوع من الأقطاب الكهربائية له العديد من التطبيقات في اللحام العام.
يعمل وجود كمية كبيرة من أكسيد التيتانيوم في طلاء هذا القطب على استقرار القوس ويسمح باللحام في جميع المواقف.
- قطب كهربائي مع طلاء حامضي:
في طلاء هذه الأقطاب الكهربائية، توجد كمية كبيرة من المنغنيز وسيليكات الحديد، ولديها خبث سميك مناسب للحام السطحي وقليل الاستخدام للغاية، ويستخدم لإصلاح عيوب الأجزاء في الصب.
تتمتع طلاءات السليلوز بإمكانية استخدامها في تطبيقات اللحام عالية السرعة نسبيًا، مثل خطوط الأنابيب.
يستخدم طلاء الروتيل لأداء عملية اللحام في السبائك المقاومة للصدأ، لكن عملية اللحام في الطلاء الحمضي ليست عالية الجودة ولا يتم استخدامها في الحالات الحساسة.
سلك لحام نحاس
بشكل عام، تعتبر الحساسية للرطوبة أحد عيوب هذا النوع من الأقطاب الكهربائية.
تستخدم طلاءات السليلوز في جميع أنواع اللحام بسرعة عالية نسبيًا، مثل خطوط الأنابيب.
يتم استخدام عملية لحام طلاء الروتيل في السبائك المضادة للألوان.
في العمليات الحساسة، لا يتم استخدام الطلاء الحمضي بسبب الجودة المنخفضة.
دور طلاء أقطاب اللحام: للغطاء الكهربائي أدوار مختلفة مقسمة إلى الفئات التالية:
- الدور الكهربائي:
تثبيت القوس الكهربائي وتثبيته بالإضافة إلى توصيل الكهرباء في القوس
- الدور المادي:
يمكن ذكر كمية لزوجة الطلاء، التوتر السطحي للطلاء، السماكة الكافية للخبث، سرعة التصلب العالية للخبث.
- الدور المعدني:
من الممكن ذكر حماية القوس والعمود المنصهر، صناعة السبائك، زيادة الكفاءة أو معدل الترسيب، إزالة الأكسجين، تقليل معدل التبريد، إلخ.
ب) أنواع أقطاب اللحام على أساس سمك الطلاء: هناك طلاء كهربائي سميك للغاية وسميك ومتوسط ورقيق.
الأقطاب الكهربائية حسب نوع السلك ج) الأقطاب الكهربائية حسب نوع السلك :يمكننا أن نذكر الأقطاب الكهربائية مع أسلاك الألمنيوم والفولاذ المقاوم للصدأ والنيكل والأسلاك منخفضة الكربون.
د) القطب على أساس البناء: قطب هيدروجين منخفض يحتوي التدفق المستخدم في الأقطاب الكهربائية منخفضة الهيدروجين على القليل جدًا من الهيدروجين، وهذا هو سبب استخدامه للفولاذ عالي الكربون.
هناك نوعان من الرموز المستخدمة على نطاق واسع لهذه الأقطاب الكهربائية: E7018، E7028 قطب سريع مناسب: قطب سريع مناسب تحتوي هذه الأقطاب الكهربائية على غطاء تدفق ثقيل للغاية على السلك ولها معدل ترسيب سريع.
هناك نوعان من الأكواد المستخدمة على نطاق واسع وهما الأقطاب الكهربائية سريعة الالتصاق: E6027، E6028 قطب التجميد السريع: التجميد السريع Elctrode تتميز أقطاب التجميد المتسلسلة بثلاث خصائص.
بالإضافة إلى إنشاء قوس قوي، فإنها تخلق القليل من الخبث في اللحام، مما يسمح باستخدامها في جميع حالات اللحام.
يمكن ذكر الارقام E6010 و E6010 بين أنواع أقطاب اللحام سريعة التجميد.
يملأ تجميد القطب: يملأ تجميد قطب كهربائي أقطاب التجميد المملوئة لها تدفق ثقيل.
بالإضافة إلى إزالة الخبث، يمكن إنشاء حبوب بتركيبة موحدة.
يتم تضمين الرموز E7014 و E6013 و E6012 في هذه المجموعة. الخلاصة: جميع المعلومات المذكورة أعلاه تقدم للمشترين الذين يرغبون في معرفة وشراء ادوات واسلاك اللحام بجميع انواعها،رؤيتنا هي أن نكون معيارًا للمنتجات المخصصة والخدمات عالية الجودة حتى نتمكن من بناء صورة جيدة للعلامة التجارية لشركتنا على الصعيدين الوطني والدولي، متواجدون في السوق بأسعار تنافسية وخدمات الشحن الرخيصة، نحن حريصون على القيام بالافضل ونسعى جاهدين لتعزيز احتياجات عملائنا من خلال تقديم افضل المنتجات و الخدمات عالية الجودة.
